Jak ochránit čerpadlo?

Ochranu čerpadel můžeme rozdělit na:

  1. ochrana proti chodu na sucho
  2. tepelná ochrana motoru proti přetížení



1. Ochrana proti chodu na sucho

  • plovák

Ochrana 1-fázových čerpadel (případně 3-fázových, je ale nezbytná instalace stykače) - rozpíná jeden kontakt

  • sonda + snímač

Snímač se zabudovaným relé - pro 1 fázová čerpadla do povoleného příkonu např. Mave 2-HH-2, Elko HRH-5 , snímač se zabudovaným stykačem Mave 2-HH-3, případně kompletní rozvaděč Elko Hladinový komplet HRH-MS-VS.

Sondy jsou do kopaných studní (Mave PS3, Elko SHR-2), do vrtaných studní (Mave 2-sonda, Elko SHR-2) anebo do kalů

  • hlídací relé účiníku COS-1

Celý sortiment naleznete zde na našem webu..



2. Ochrana proti přetížení

Každý motor by měl být zabezpečen proti přetížení, v opačném případě hrozí jeho poškození.

Základní ochrany motorů:

Motorový spouštěč doporučujeme instalovat ke každému "na pevno" zabudovanému čerpadlo.

Přestože většina 1-fázových čerpadel má zabudovanou tepelnou pojistku, doporučujeme montáž spouštěče i v tomto případě (např. při zablokování oběžných kol tepelná pojistka automaticky vypne čerpadlo, ale po snížení teploty motoru opět sepne - tento cyklus se opakuje několikrát dokola, až motor stejně shoří)  Motorový spouštěč v tomto případě přeruší přívod el.energie do motoru a je potřeba spouštěč manuálně "nahodit".

Při nastavení motorového spouštěče doporučujeme postupovat dle návodu k použití čerpadla.

Každé čerpadlo má uvedeno na štítku hodnotu -  jmenovitý proud.  To je hodnota, kterou by nemělo čerpadlo překročit a měla by to být maximální hodnota, která je nastavena na spouštěči. Některý výrobce doporučuje nastavení proudu o cca 10-20% vyšší, než je nominální (např. kalová čerpadla s řezacím zařízením HCP řady GF)

Doporučujeme nastavit motorový spouštěč následujícím způsobem:

  • zajistit správné otáčky motoru
  • zapnout čerpadlo a nechat běžet v zatížení
  • změřit proud čerpadla
  • nastavit spouštěč o cca 10% více, než naměřený proud (nepřekračujeme ale jmenovitý, pokud výrobce nepovoluje)

U vřetenových čerpadel s jmenovitým proudem 2,5A se pohybujeme většinou v hodnotách cca 2-2,3 A dle napětí a zatížení čerpadla.

 Řídící jednotky s ochranou proti chodu na sucho

  • Franklin SubtronicSC - ochrana jednofázových motorů Franklin proti přetížení, přepětí, podpětí, cyklování a chodu na sucho
  • Franklin Subdrive - regulátor konstatního tlaku včetně komletní ochrany motoru
  • Franklin Submonitor - ochrana 3-fázových čerpadel od 2,2-150kW
  • QTD - kontrolní a monitorovací jednotka 3-fázových motorů

Dobře navržená a správně nastavená tepelná ochrana může zachránit váš motor před poškozením.



Jak dopadne motor, který není jištěný správnou tepelnou ochranou:



 spaleny_motor_2  spaleny_motor_3  spaleny_motor_4

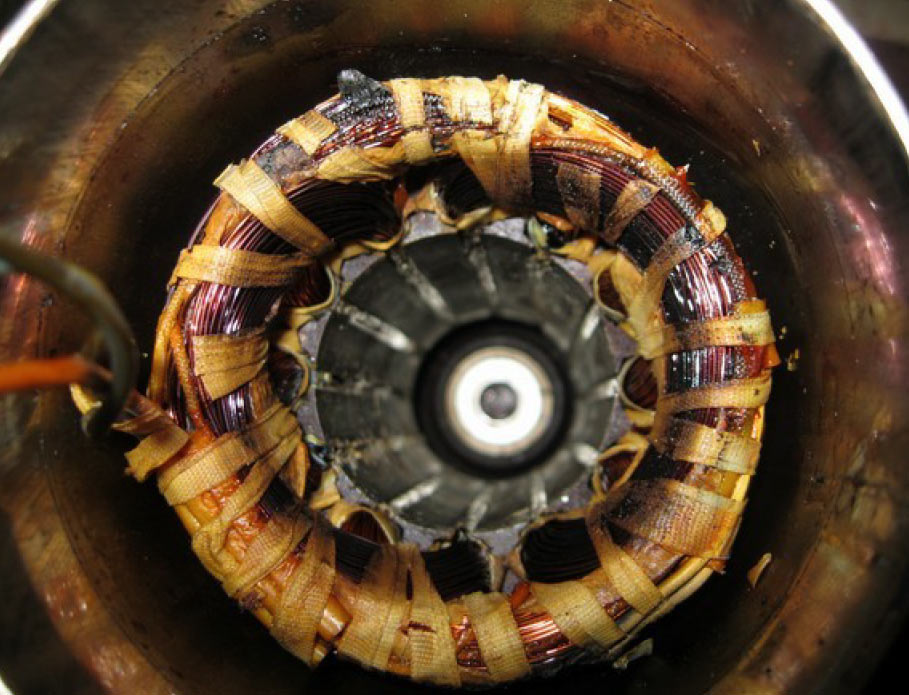

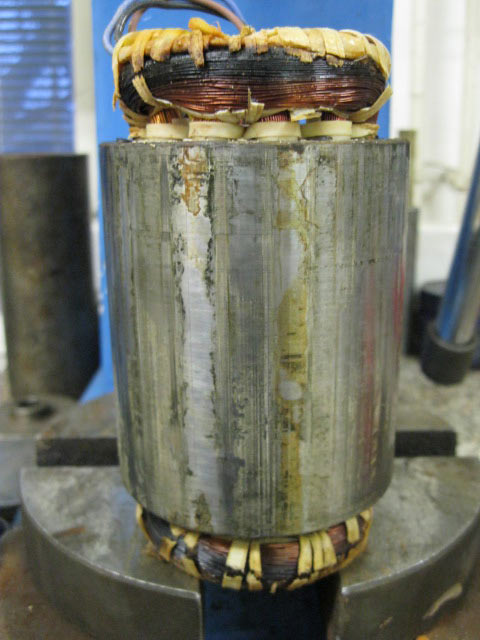

 spálené vinutí, popraskané tkanice - vysoká teplota

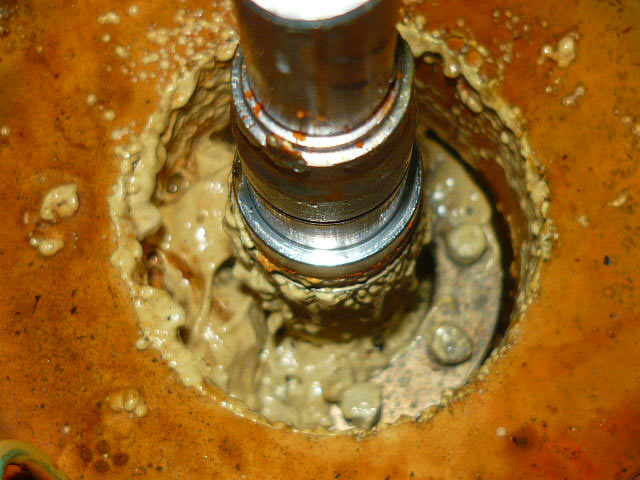

 spálené vinutí, popraskané tkanice - vysoká teplota  bezucpávková zapouzdřený motor - rozteklá izolační hmota - vysoká teplota



U všech vzorků je evidentní, že byly poškozeny vysokou teplotou (přetížení motoru, zablokování, chod na 2 fáze).

Příklad: pokud nebude jištěn zapouzdřený motor (viz. foto 3), a dojde třeba i v záruční době k zaseknutí ložiska, ve vinutí dochází k teplotě přes 200 st. Celsia - izolační hmota se rozteče a nelze poznat prvotní příčinu poruchy - v těchto případech nám výrobci reklamace bohužel zamítají. Pokud by byl motor vhodně jištěn, nedošlo by k roztečení izolační hmoty a výrobce může diagnostikovat závadu na ložisku a případnou rekamaci uznat.
